2. 产品型号

CZ-63K-LY(IPX3～IPX5)

3. 容积、尺寸和重量

3.1. 防水室尺寸(mm)

5000×3500×3600 (宽×高×长)

注:防水室属于基建部分,设备不包含防水室施工

3.2. 控制箱尺寸(mm)

约500×1600×1500 (宽×高×长)

注:控制柜安装在防水室内部

3.3. 供水箱尺寸(mm)

Ф1200×H1600

注:水箱安装在防水室内部,容积约2立方米

4. 噪音

小于70db(A) (离箱体1m离地面1.2米处处测量)

5. IPX3/IPX4喷头冲水试验性能参数

注:用于非准配件或大件样品测试

5.1. 喷头详细规格

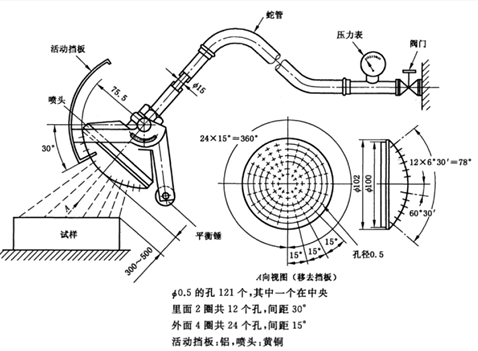

5.2. 喷淋孔径

Ф0.5mm

5.3. 喷淋量

10 X (1士5%)L/min

5.4. 喷水压力

50kPa～150kPa(0.5bar～1.5bar)范围内

5.5. 喷头数量

3个

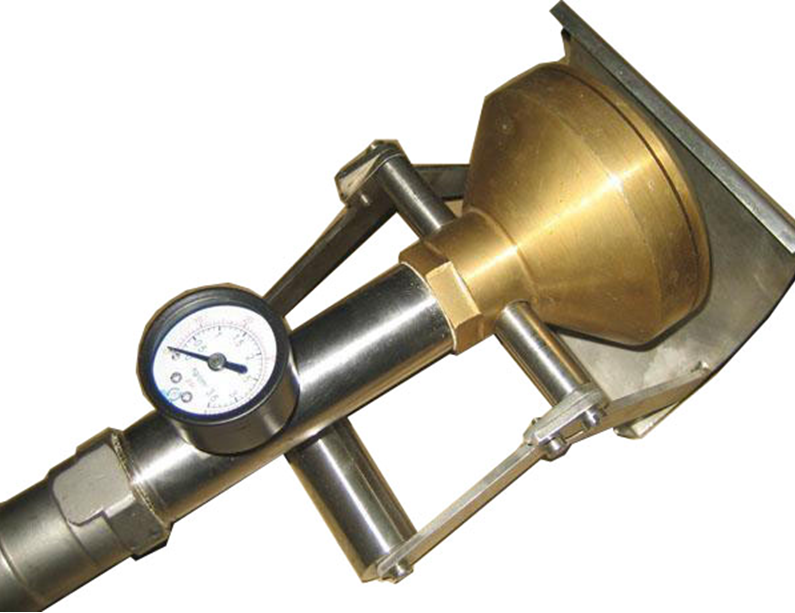

注:在控制触摸屏上可监控喷水流量,喷头供水管安装转子配置一支流量计及一支电子流量计监控供水流量,安装红旗指针压力表一个、一个流量调节阀,喷头安装在支架上,喷射角度和高度可调节

5.6. 喷头安装方式

喷头悬挂在防水室内立杆上,样品放置在转台上旋转实现任意角度喷淋,也可以将喷头取下手持喷头对产品任意角度喷射喷头连接软管长度5米

5.7. 喷淋时间

1S～999h可自由设定

5.8. 喷淋水温度

常温水

6. IPX3  IPX4 试验部分性能指标

注:用于标准配件或小件样品测试

6.1. 喷嘴内径

∮0.4mm

6.2. 喷淋量

0.07L/min/个喷嘴,相当于80~100Kpa的喷水压力

6.3. 喷淋方式

摆管冲水模式

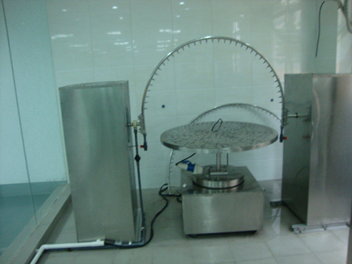

6.4. 摆管形状

摆管为180°半圆型摆管

6.5. 摆管管径

∮25mm

6.6. 摆管圆弧半径

R1000 mm一条

注:摆管可选配R200/R400/R600/R800/R1000/R1200/R1400/R1600多个规格,设备标配一条R1000mm摆管

6.7. 喷嘴数量

IPX3:41只

IPX4: 62只

6.8. 喷嘴分布

a、 IPX3喷嘴分布在垂直面两侧的60°圆弧上,喷嘴间中心间距为50mm(通过堵头封住圆弧两端底部喷嘴实现)

IPX4喷嘴分布在垂直面两侧的90°圆弧上,喷嘴间中心间距为50mm

6.9. 摆动角度

以中心点向两边左右各摆动100°共200°;此范围内角度可任意设置

注:底部转台移开可摆动±180°

6.10. 摆管控制方式

采用人机界面输入,PLC输出控制私服马达及吸收私服马达回馈信号控制摆管角度

6.11. 喷淋摆管速度

1～60°/S可调

6.12. 喷淋水温度

常温水

6.13. 喷淋流量监控

摆管供水口安装涡轮流量计,测量范围IPX3/IPX4:0.6～10L/min, 精度:±0.8%

6.14. 喷淋压力监控

摆管供水口安装进口压力传感器,测量范围0～400Kpa, 精度:±0.25

7. IPX5性能指标

7.1. 喷水口径:

IPX5:∮6.3mm;

7.2. 喷水距离

2.5～3米

7.3. 喷嘴安装

喷头悬挂在防水室内,喷头连接软管长度5米,测试时手持喷头对产品任意角度喷射

7.4. 连接管道

喷头连接管采用高压软管

7.5. 喷水量:

IPX5:12.5±0.625L/min,相当于30Kpa的冲水压力

注:冲水压力为参考值,测试时以流量为准

7.6. 流量监控

IPX5流量测量范围5～50L/min,精度±0.8%;

注:在控制触摸屏上可监控喷水流量

7.7. 压力监控

在每个喷嘴位置安装一个红旗指针压力表,监控冲水压力

7.8. 持续时间:

1～999min可调

8. 样品转台

8.1. 转台直径(mm)

φ1200

8.2. 转台数量

设备配置1套试验转台

8.3. 旋转转速

1～16rpm/mim,转台转速可在人机界面上设定及显示,转台调速通过PLC发送指令控制扁平器调节减速电机实现精确调速

8.4. 试验转台承重

≤300kg均布

8.5. 台面加工

转台台面采用不锈钢焊接成网孔结构,孔面积约台面面积的2/3,可快速将水排放

9. 样品供电

9.1. 防水插座引线

1) 转台应配有给供电的防水插座;

2) 配有与防水插座配套的五孔插头

3) 所用五芯电源线的线径2.5mm²,插座的安装应保证在转台转动时,EUT能正常工作,电源线不能出现扭绞。

4) 插座电源由用户自行提供,设备预留供电接口

9.2. 样品电源控制

程序控制器操作界面可直接设置供电定时开断

10. 设备功率及电源供电条件

10.1. 机台功率

AC380V  50HZ   6.5KW

10.2. 供电条件和电源

AC380V三相四线+保护接地

电压允许波动范围:AC±10% V

频率允许波动范围:(50±0.5)HZ

TN-S方式供电或TT方式供电

保护地线接地电阻小于4Ω

要求用户在安装现场为设备配置相应容量的空气或动力开关,并且此开关必须独立控制本设备使用

11. 满足试验方法及设备执行标准

1) NB∕T 33008.1-2018 电动汽车充电设备检验试验规范 第1部分:非车载充电机

2) GB17761-2018电动自行车安全技术规范

3) GB/T 2423.38-2006/IEC 60068-2.18:2000中Rb部分人工造雨水试验法

4) GB4208-2017/IEC60529-2013外壳防护等级中IPX3～IPX5

5) GB7000.1-2007/IEC 60598-1:2003 灯具第1部分一般要求与试验

6) GB/T 4942.1-2006/IEC 60034-5:2000旋转电机整体结构的防护等级(IP代码) 分级中IPX3～IPX5

7) DIN 40050-9道路车辆 IP 防护代码中防水测试IPX3～IPX5
